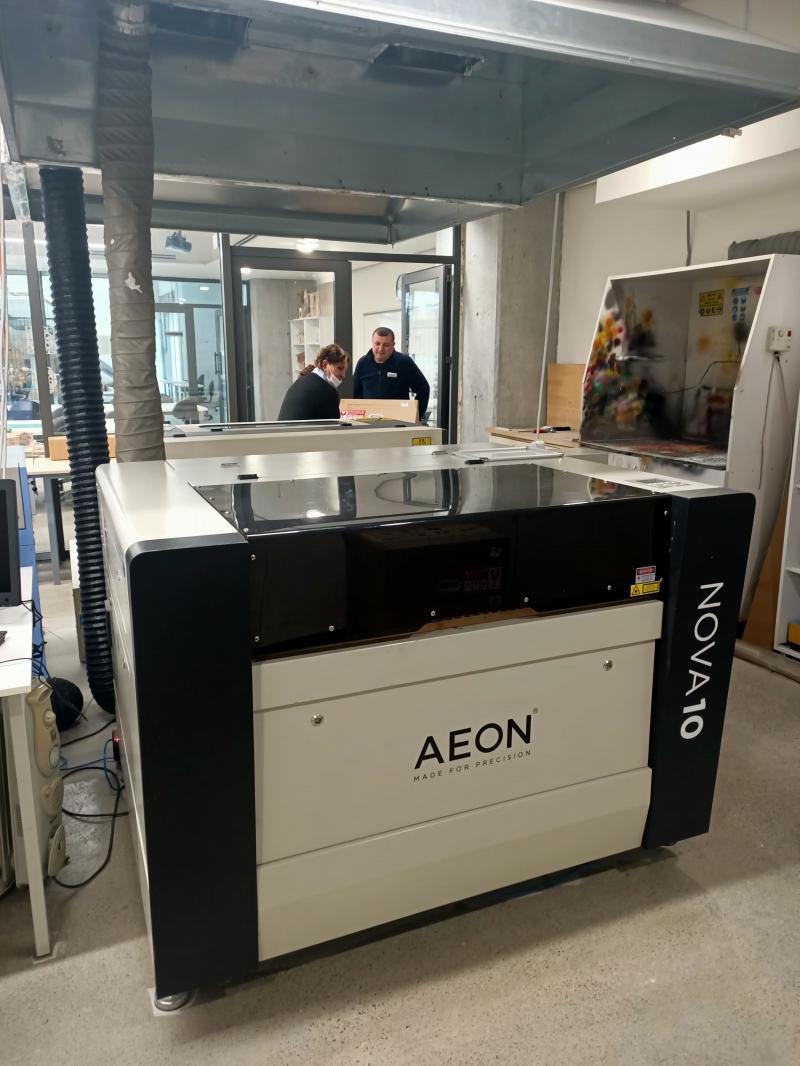

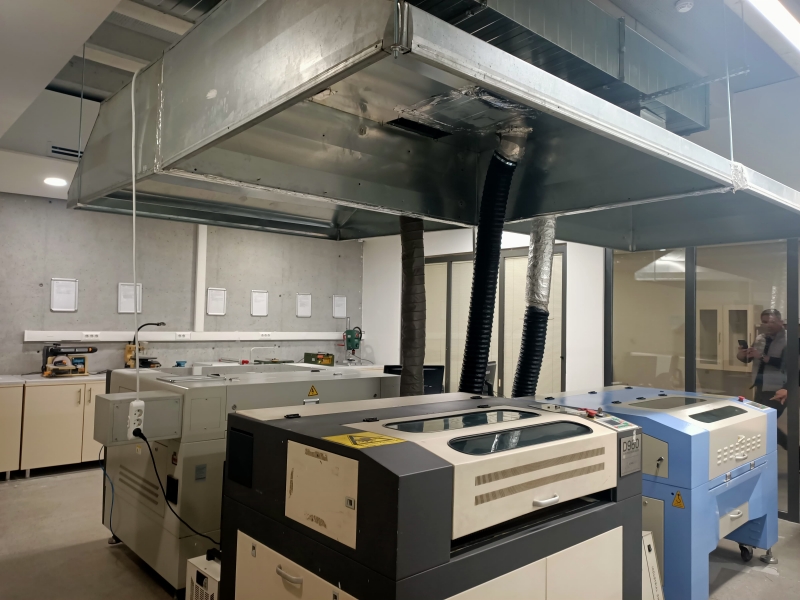

LAZER KESİM İŞLEMi İÇİN DİKKAT EDİLMESİ GEREKENLER

Çizim

Çiziminiz ölçekli olarak, 700mmx1000mm’lik çerçeve içerisinde, yatay olarak ve kesilecek her bir pafta ayrı ayrı dxf* formatında kaydedilmelidir.

Çiziminizde çerçeve için farklı, kesilecek parçalar için farklı, çizilecek kısımlar için farklı renk kullanılmalıdır. Çiziminizde 3 boyutlu çizim veya üst üste çizgi bulunmamalıdır.

*Blockları patlatmak için EXPLODE

*3 Boyutlu çizgileri iki boyuta getirmek için FLATTEN

*Üst üste çizgileri silmek için OVERKİLL

*Yazı veya rakamları çizdirmek için TXTEXP

*DXF FORMATINDA KAYDETMEK İÇİN;

1 – WBLOCK

2 - Select objects (dxf kaydedeceğiniz bir paftayı seçiniz)

3 - 2010 DXF formatında kaydediniz

Malzeme

Malzemeler (karton,bant vb) öğrenci tarafından getirilmelidir.

Malzemenizin düz, yıpranmamış ve en fazla 700x1000mm boyutlarında olması gerekmektedir.

Randevu

Lazer kesim yaptırmak için maket laboratuvarından en erken bir hafta sonrası için en geç bir gün önceden randevu alınmalıdır. Randevu esnasında laboratuvarda bulunulmalı. Randevuya gelemeyecekseniz önceden iptal edilmelidir. Tüm öğrencilerimizin eşit yararlanabilmesi için haftada en fazla bir randevu alınabilir.

Kesim süresi

               Oluklu mukavva veya  fotoblok  vb                       Maket kartonu, mukavva, craft, ahşap veya pleksi vb

1mm                                          5 dk                                                                    20 dk

2mm                                          8 dk                                                                    40 dk

3mm                                         15 dk                                                                   60 dk

5mm                                         20 dk                                                                       -

*Tahmini ortalama sürelerdir değişiklik gösterebilir.

İletişim

Fakülte Teknisyeni Ayşegül YILMAZ

Mail: aysegulyilmaz@fsm.edu.tr

Dahili :4293
